斜顶是顶出抽芯机构的一种,当产品内有倒扣,不方便做行位,而又方便做斜顶顶出时,须做斜顶顶出.另外一种情况是如(b图),当一条深长骨位在做直顶顶出,骨位容易粘在直顶上,而不易取产品时,须做斜顶顶出.斜顶分为后模斜顶和前模斜顶.斜顶不能用于内模相同的材料,要硬一级。
斜顶设计思路:

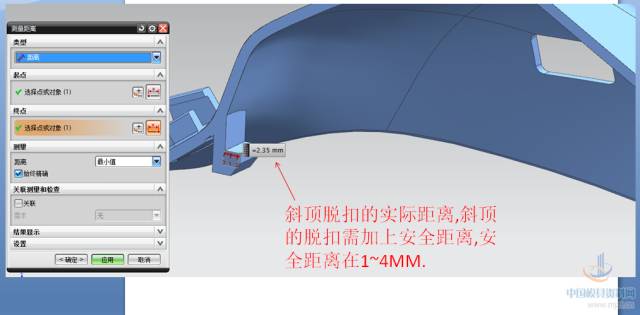

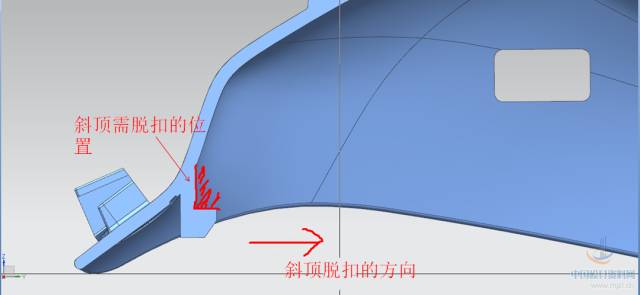

1).首先计算出斜顶的脱扣行程,根据顶出行程,再计算出斜顶的斜度;

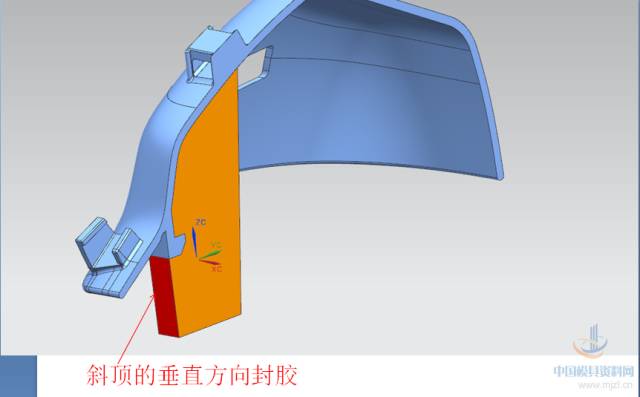

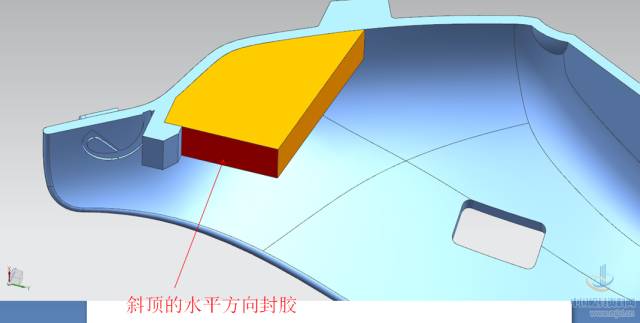

2).再做出斜顶的侧向运动方向的封胶位,封胶优先用水平封胶,也可以垂直封胶,使用垂直封胶需注意,产品扣位的胶位是否会跟着斜顶往侧向方向变形,如果斜顶侧向运动的空间有限,可以采用垂直封胶

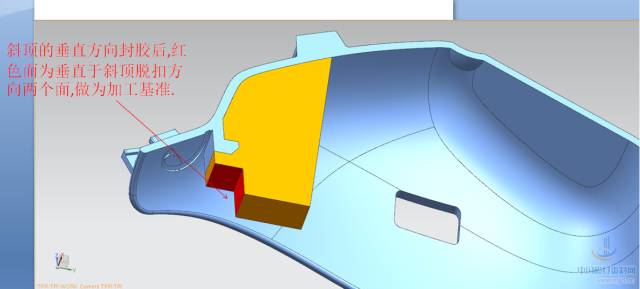

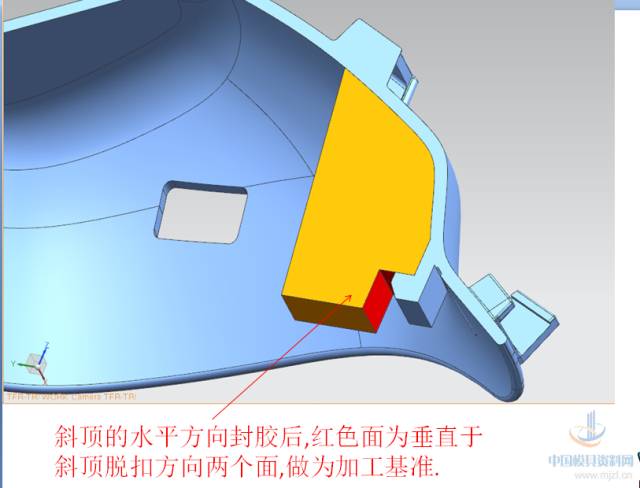

3).再做出斜顶的加工基准位,加工基准位是以胶位的脱出方向为准;

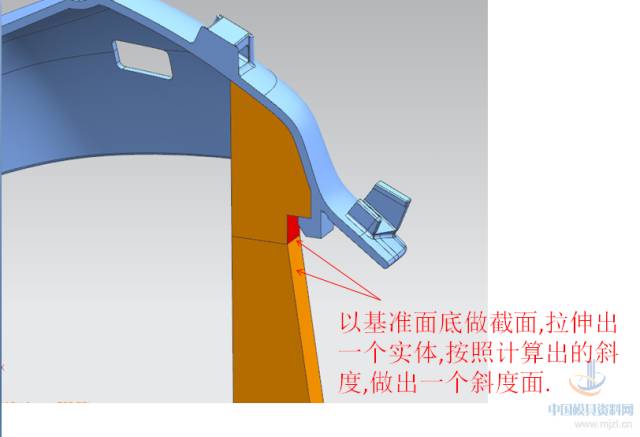

4).从加工基准位处,向下做出斜顶的斜度面

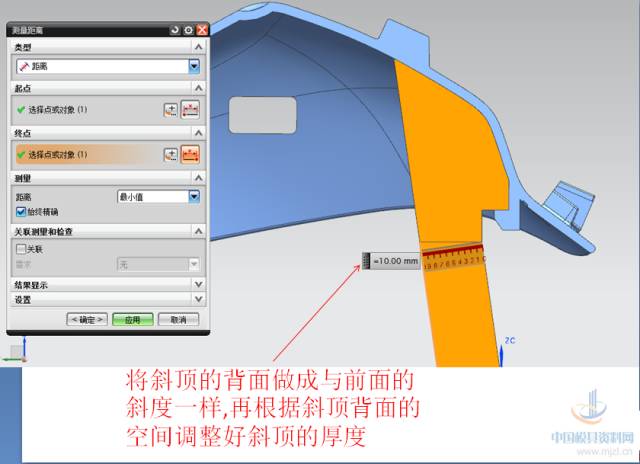

5).调整好斜顶侧向运动方向的厚度,当斜顶总长低于100mm时,斜顶的厚度最低保证有6mm厚,如果总长超过100mm,斜顶的厚度最低要用8mm,如果做不到这个厚度,就把斜顶的总长做短.

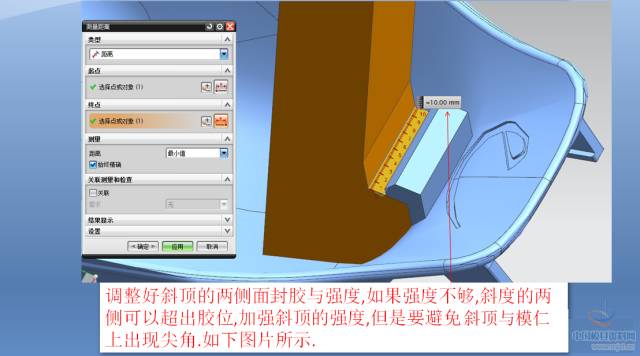

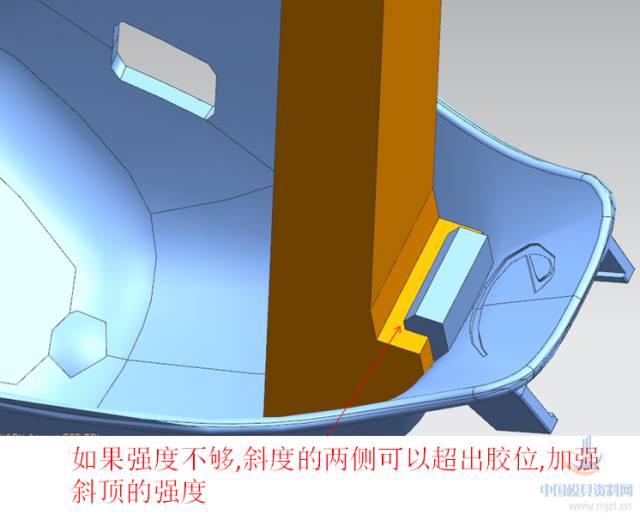

6).做斜顶的两侧面封胶,封胶可以根据斜顶的强度及位置,是否需要超出胶位的侧面,如果强度不够,可以超出斜顶的侧面,做好封胶要求就可以了

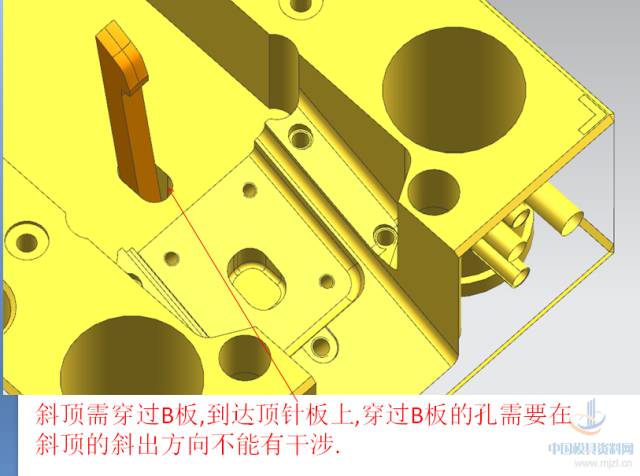

7).做斜顶穿过模板的避空孔;

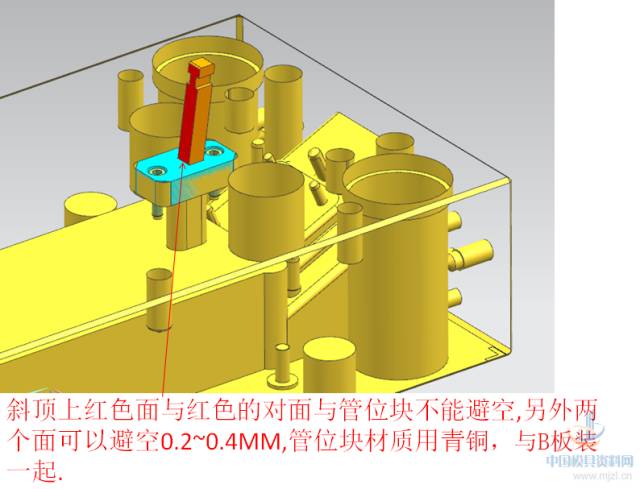

8).做斜顶的管位块

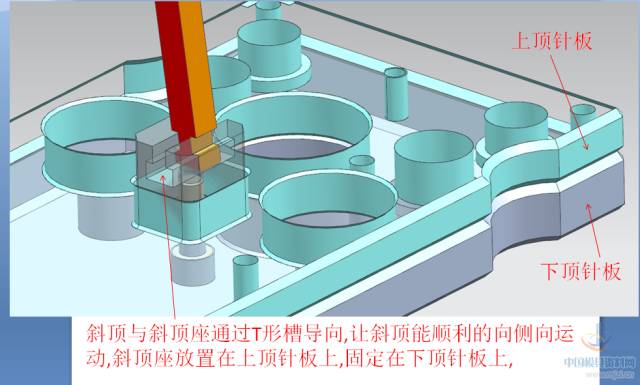

9).做斜顶座设计

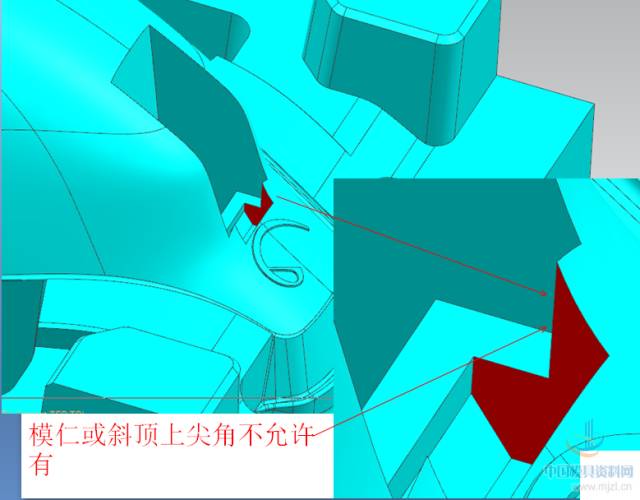

10).需注意尽量避免出现尖角
