模具的分类，模具的等级，这才是基础！

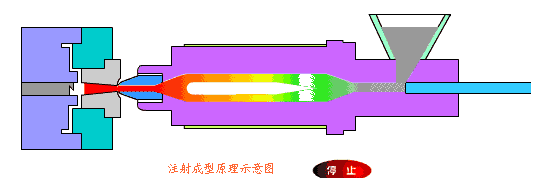

模具分类



按硬度分类：软模、硬模（淬火处理）。

按质量等级分类：一级 二级 三级 四级

按难度分类：A级 B级 C级 D级

按模具大小分类：特大型 大型 中型 小型



模具硬模和软模的定义



1、模具硬度：软模、硬模



1）软模：模具钢材已预硬，无需淬火处理，但硬度较低，HB在400以下，生产寿命在50万次以内，应用广泛。



2）硬模：模具钢材经退火处理，加工分两次粗加工与精加工，粗加工后再进行淬火处理，硬度在HRC48°以上，粗加工后要保留0.2左右的加工余量，因淬火处理后，工件会变形，以防精加工达不到工件要求。生产寿命在50～100万次以上，小型模具应用最多。



模具质量等级：一级 二级 三级 四级



一级模具质量



1、模具:必须能有一百万或以上的开模次数。



此乃一级模具，客户要求必须用最好的物料及配件配合做成

最好的模具 。



2、一级模具的要求如下：



（1）详细的模具设计(连电脑图和物料);

（2）模胚硬度最少要有HB280;

（3）模仁必需最少见硬HRC50,所有行位及配件等亦必要淬硬;

（4）要中托边司管顶针;

（5）行位必定要有耐磨片;

（6）温度控制监察器须按可行性,而装在模、哥或行位;

（7）建议将全部冷却水道做镀镍（ELECTROLESS NICKEL PLATING）用意在防止生锈及容易清理；

（8）分模线必要加定位锁。



二级模具质量



1、模具:必须能有五十万或以上的开模次数。



此乃二级和高级质量的模具，必须用好的物料及配件，并于模具的公差亦有一定的标准（尺寸精度）。此模亦要求有顶好的质量。



2、二级模具的要求如下：



（1）建议做详细的模具设计

（2）模胚硬度最少要有HB280

（3）模仁必需最少见硬HRC48,所有行位及配件等亦必要求热处理

（4）温度控制监察器须按可行性,而装在模、哥或行位

（5）分模线必要加定位锁

（6）以下之要求会于个别要求及在报价时而定立



三级质量模具



1、模具:必须能有二十五万或以上的开模次数。此乃一般的模具要求，生产亦为中生产模具。



2、三级模具的要求如下：



（1）建议做模具设计

（2）模胚硬度最少要有HB165

（3）模仁必需最少为HB280

（4）除以上3点基本要求外，其它均视作选择性的额外要求









四级质量模具



1、模具:要求大约1万啤次。此乃低生产模具，一般而言没有什么特别要求，但模具质量仍需好及客户接受。



2、四级模具的要求如下：



（1）建议做模具设计

（2）模胚可能是一般的铜材或铝

（3）模肉可用铝或用客户同意下的钢材

（4）除以上3点基本要求外，其它均视作选择性的额外要求



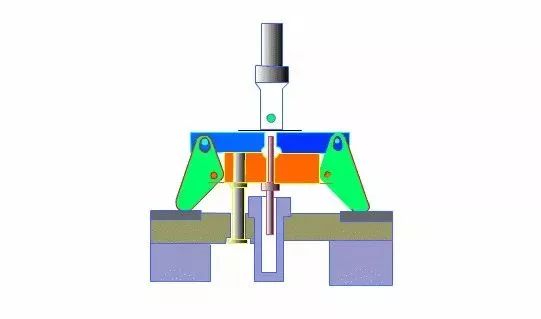

模具难度：A级 B级 C级 D级

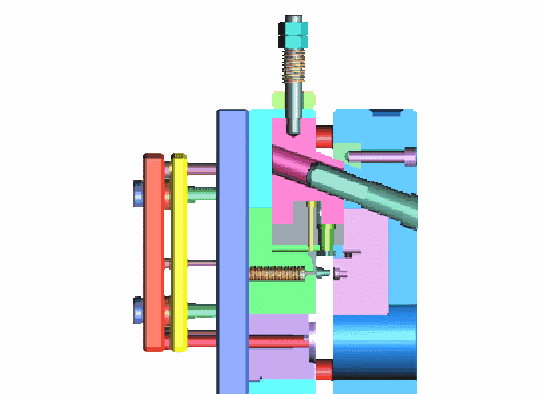

A级：有多个行位以及斜顶多次分型、抽芯及旋转抽芯等结构很复杂的模具。

B级：有多个（二～四个）行位斜顶二到三次分型及有抽core等模具结构较复杂。

C级：简单的细水口进胶模具，有一、二个行位、斜顶等结构一般的模具。

D级：大水口模具，二板模具，无行位、无斜顶等结构简单的模具。



模具大小：特大型 大型 中型 小型



特大型：模具宽度在800mm以上模具。

大型：模具宽度在600~800mm（不含800）之间的模具。

中型：模具宽度在350～600（不含600）之间的模具。

小型：模具宽度在350以下的模具
