斜销式滑块
-
斜销式滑块适用放范围一般用在成品有滑块机构,同时沿滑块运动方向成品也有倒勾，这时可采用斜销式滑块。
3‧内滑块

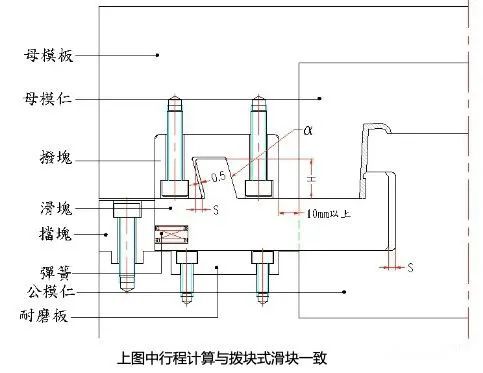

(1). 用凸台形式（如下图）
上图中
S1=S+1mm 以上 （S 为倒勾距离；S1 为滑块沿斜面运动距离）
S2=S1/cosβ (S2 为滑块相对水平距离；β 为滑块倾斜角度) S2=S3=(H1*sinα -0.5)/cosα (H1 为相对垂直高度；α 为斜撑销倾斜角度 α ≦25)°
γ ＝α ＋2°~3°
H≧1.5D (D 为斜撑销直径；H 为斜撑销配合长度) 详细尺寸计算超级链接倾斜滑块计算
