做模具：什么是表面粗糙度，别再分不清

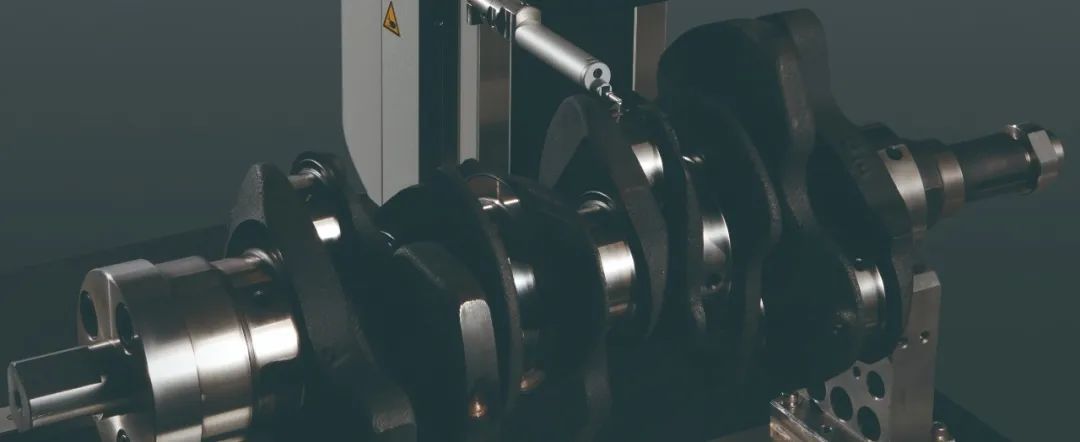

许多零部件需要具有特定的表面加工结果，以便达成所要求的功能。例如烤漆前的汽车车体或曲轴或凸轮轴上的颈轴承。

综上所说，大家可能已经有了一个关于粗糙度笼统的概念，那么下记内容是更详细地进行了分析。

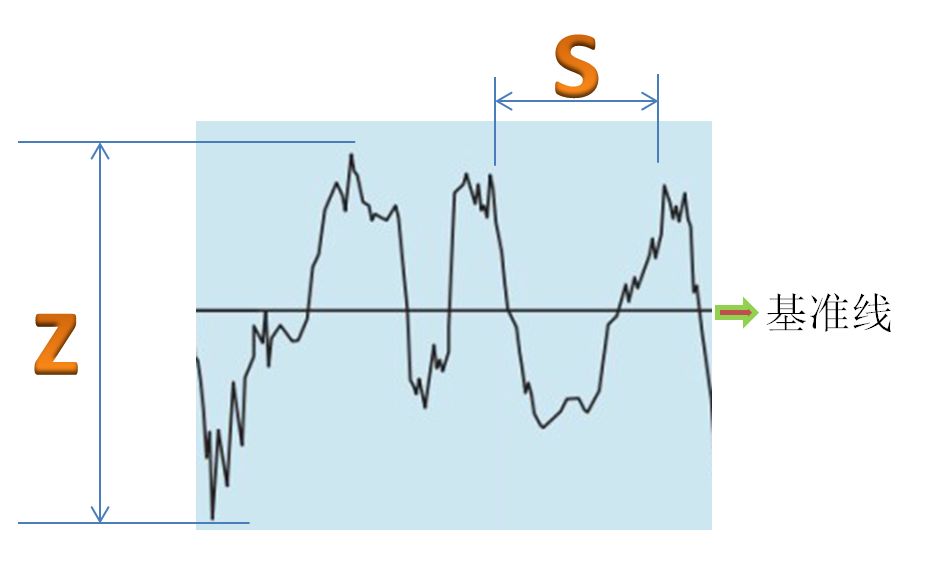

通常情况下S值的大小在国家检定标准里给了相关的定义：

中国国家计量检定标准中规定：通常情况下用VDA3400、Ra、Rmax这三个参数来评价检定表面粗糙度，计量单位通常用μm表示。

Ra定义为曲线平均算术偏差（平均粗糙度），Rz的定义为不平度平均高度，Ry定义为最大高度。微观轮廓的最大高度差Ry在其他标准中也使用Rmax来表示。

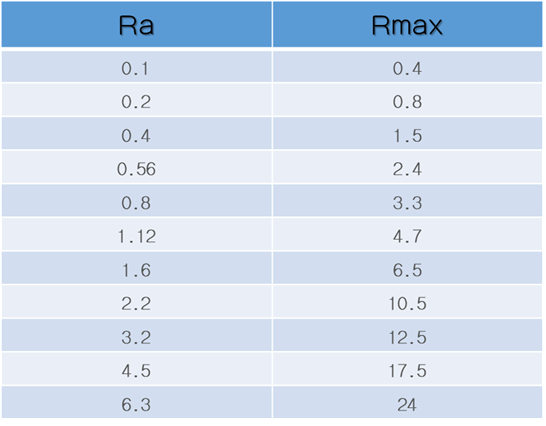

Ra、Rmax的具体关系还请参考下面的表格：







表面粗糙度是如何形成的？

---







表面粗糙度的形成是由工件的加工过程引起的。而加工的方法、工件的材料，工艺过程都是影像表面粗糙度的因素。

例如：放电加工时被加工零件表面出现放电凹凸点。

加工工艺和零件材质有所不同，被加工零件表面留下的微观痕迹也有各种差别，比如（疏密，深浅，形状变化等）。









表面粗糙度对工件的影响

---





工件的耐磨性

配合稳定性

疲劳强度

耐腐蚀性

密封性

接触刚度

测量精度

……

镀涂层、导热性和接触电阻、反射能力和辐射性能、液体和气体流动的阻力、导体表面电流的流通等都会有不同程度的影响。









表面粗糙度的评价依据

---



①

取样长度

各参数的单位长度，取样长度是评价表面粗糙度规定一段基准线的长度。在ISO1997标准下一般使用0.08mm,0.25mm,0.8mm,2.5mm,8mm为基准长度。







②

评价长度

由N个基准长度所构成。零部件表面各部分的表面粗糙度，在一个基准长度上无法真实地体现出粗糙度真实参数，而是需要取N个取样长度来评定表面粗糙度。在ISO1997标准下评定长度一般为N等于5。



③

基准线

基准线是评定粗糙度参数的轮廓中线。一般有最小二乘法中线和轮廓算术平均中线。

【最小二乘法中线】是把测量过程中采集的点进行最小二乘法计算。

【轮廓算术平均中线】在取样长度内，使中线上下两部分轮廓的面积相等。

理论上最小二乘中线是理想的基准线，但在实际应用中很难获得，因此一般用轮廓的算术平均中线代替，且测量时可用一根位置近似的直线进行代替使用。









表面粗糙度如何获得？

---



表面粗糙度的评价在制造业中越发被重视。要研究表面粗糙度，需要使用专用的机器，即：

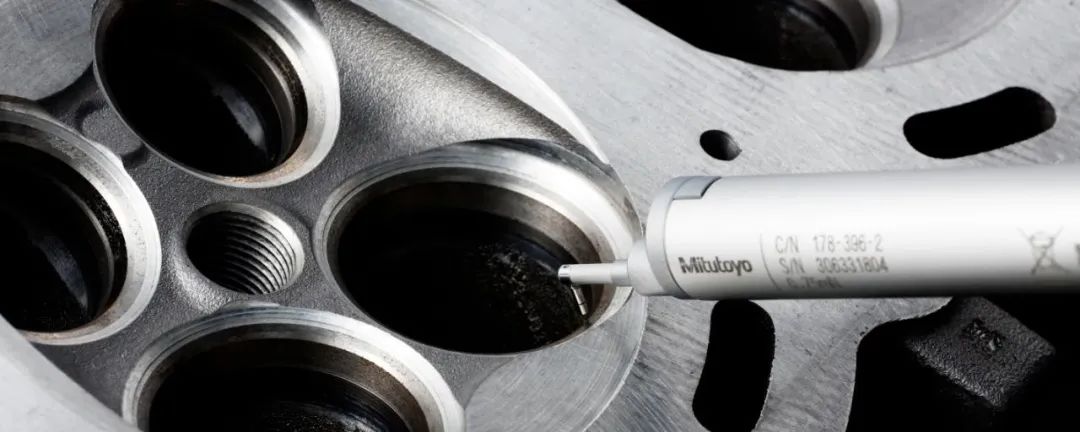

表面粗糙度测量仪

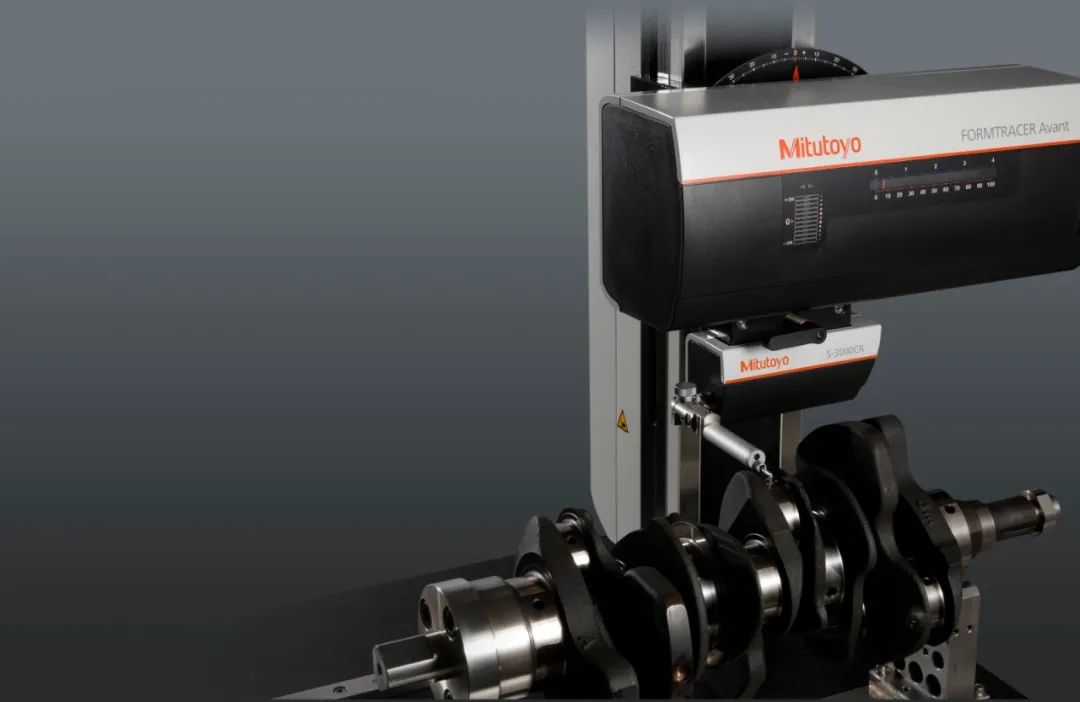

Formtracer Avant系列

*测针型粗糙度测量仪特性的定义可参考ISO 3274：1996。

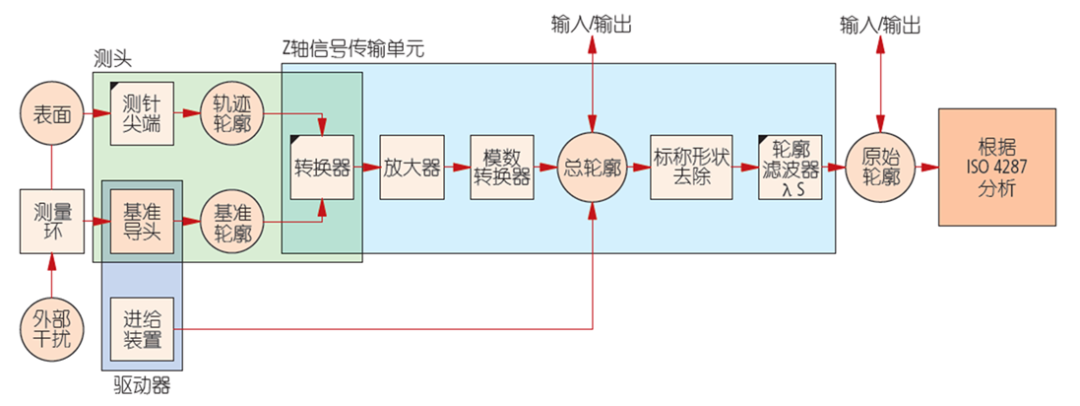

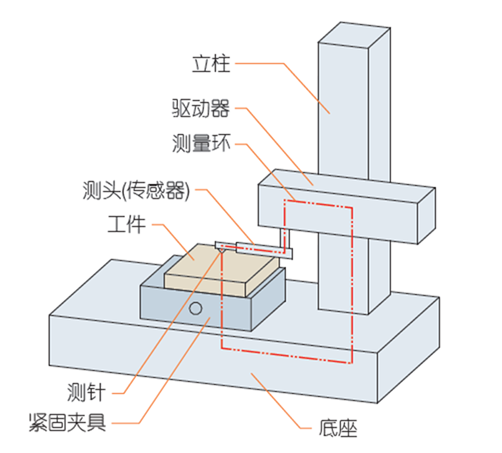

测针式表面粗糙度测量仪的构成示意图：

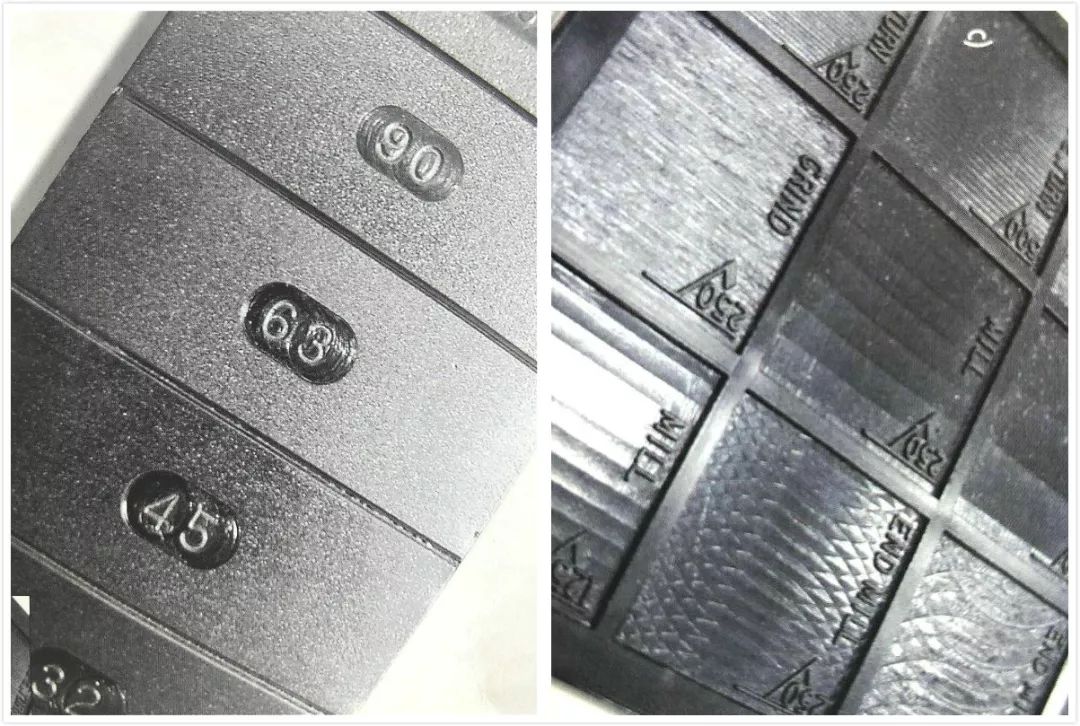

粗糙度比较片是以镍为基础，以电铸方式制成的样本，用于金属加工非常理想，属于非常有效的辅助工具。

操作者使用时只要以指甲在一组中的每一片表面都横刮而过，寻找与被比较工件最接近的即可。有人会将这些模型组作为查询表，但是值得注意的是，这并非材质标准。
