主浇道轴线一般位于模具中心线上，与注射机喷嘴轴线重合。在卧式和立式注射机注射模中，主浇道轴线垂直于分型面(见图1)，主浇道断面形状为圆形。在直角式注射机用注射模中，主浇道轴线平行于分型面(见图2 )，主浇道截面一般为等截面柱形，截面可为圆形、半圆形、椭圆形和梯形，以椭圆形应用最广。主浇道设计要点如下:

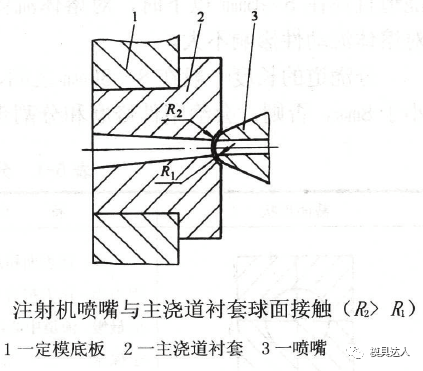

1)为便于凝料从直浇道中拔出，主浇道设计成圆锥形(见图5-4)，锥角a=2度一4度，通常主浇道进口端直径应根据注射机喷嘴孔径确定。设计主浇道截面直径时，应注意喷嘴轴线和主浇道轴线对，主浇道进口端直径应比喷嘴直径大0.5~lmm。主浇道进口端与喷嘴头部接触的形式一般是弧面。(见图5-5)，通常主浇道进口端凹下的球面半径R2比喷嘴球面半径R1大1~2mm，凹下深度约3~5mm。
图1 主浇道的形状和尺寸
图2
2)主浇道与分浇道结合处采用圆角过渡，其半径R为1~3mm，以减小料流转向过渡时阻力。
3)在保证塑件成型良好的前提下，主浇道的长度L尽量短，以减小压力损失及废料，一般主浇道长度视模板的厚度，浇道的开设等具体情况而定。
4)设置主浇道衬套，由于主浇道要与高温塑料和喷嘴反复接触和碰撞，容易损坏。所以，一般不将主浇道直接开在模板上，而是将它单独设在一个主浇道衬套中，如图3所示。

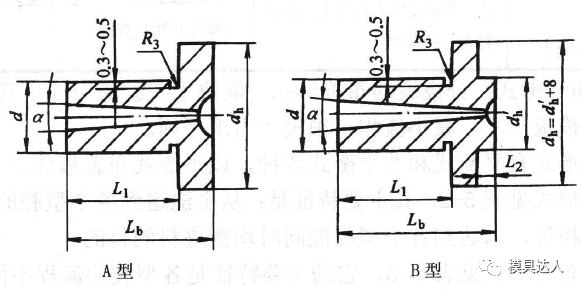

图3 主浇道村套的形式
